Bus HDMI per principianti: approfondimento sui protocolli e HDCP I

Dopo l'articolo precedente *HDMI: principi di base*, abbiamo trattato l'architettura del livello fisico HDMI, la codifica TMDS e l'evoluzione delle versioni e abbiamo scoperto perché 8K a 60 Hz richiede una larghezza di banda di 48 Gbps. Eppure l'HDMI fa molto di più che trasmettere semplicemente video. Incorpora una suite completa di protocolli: protezione dei contenuti (HDCP), identificazione automatica del dispositivo (EDID), controllo one-touch (CEC), soluzioni di ritorno audio (ARC/eARC) e consegna di metadati HDR. Questo articolo esplora le "funzionalità nascoste" dell'HDMI: le tecnologie a livello di protocollo che consentono il riconoscimento del dispositivo, l'handshake, la protezione del contenuto e l'interazione tra dispositivi.

⚠️ Questa è la seconda parte della serie *HDMI per principianti*. Si consiglia di leggere prima la Parte 1 (Principi di base).

1. EDID: la “carta d'identità” del display

Quando colleghi un cavo HDMI a uno schermo, come fa il tuo PC a sapere quali risoluzioni supporta lo schermo? La risposta sta nell'EDID.

1.1 Cos'è l'EDID?

EDID (Extended Display Identification Data) è un profilo elettronico memorizzato nel chip EEPROM interno del display. Memorizza informazioni hardware critiche:

Produttore (LG, Samsung, ecc.)
Numero del modello e numero di serie
Risoluzione e frequenza di aggiornamento massime supportate
Spazi colore e profondità di bit supportati
Funzionalità audio (numero di canali, frequenza di campionamento)
Nome visualizzato e informazioni descrittive

1.2 Canale DDC: come viene letto l'EDID

Il dispositivo sorgente (ad esempio GPU) recupera l'EDID dal sink (display) tramite il DDC (Display Data Channel) all'interno del cavo HDMI.

Il DDC è essenzialmente un bus I²C:

Pin fisici: HDMI Pin 15 (SCL) + Pin 16 (SDA)
Protocollo: I²C standard
Indirizzo dispositivo: 0x50 (A0 per scrittura/A1 per lettura)
Sequenza di lettura: START → invia 0xA0 (scrivi indirizzo) → invia 0x00 (offset) → ReSTART → invia 0xA1 (leggi indirizzo) → leggi 128 / 256 byte → STOP

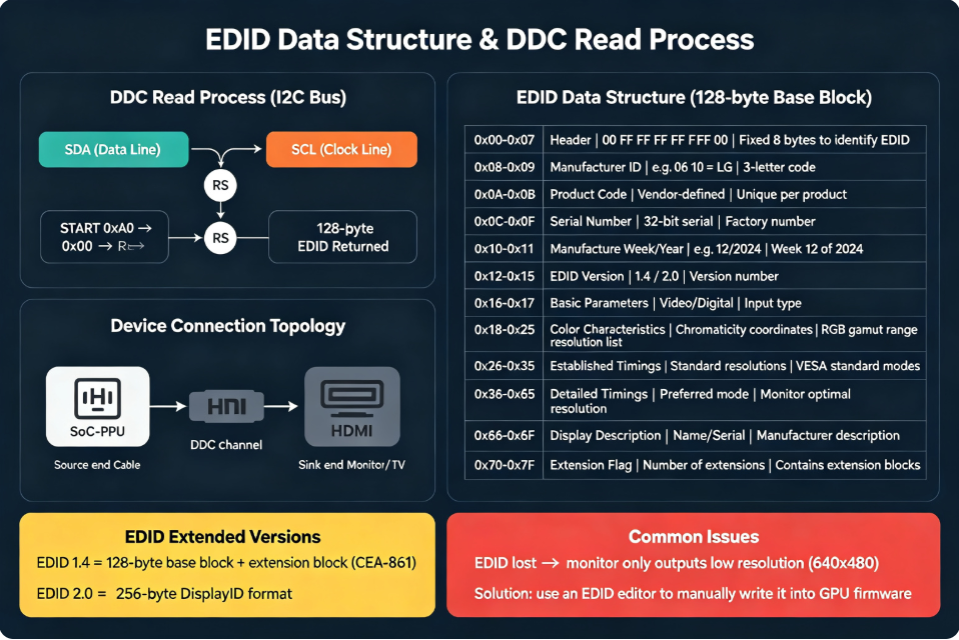

1.3 Struttura dei dati EDID

Il blocco EDID di base è lungo 128 byte e contiene i campi di configurazione principali:

Offset	Nome del campo	Descrizione	Valore tipico
0x00–0x07	Intestazione	Codice identificativo fisso a 8 byte	00 FF FF FF FF FF 00
0x08–0x09	Identificativo del produttore	Codice di 3 lettere	06 10 = LG
0x0A–0x0B	Codice prodotto	ID prodotto definito dal fornitore	Varia in base al prodotto
0x12–0x15	Versione EDID	Numero di versione	1.4 o 2.0
0x36–0x47	Tempi standard	16 risoluzioni preimpostate	Modalità standard VESA
0x48–0x65	Tempi dettagliati	Modalità di visualizzazione preferite	Risoluzione nativa del display
0x66–0x6F	Tempi dettagliati	Nome/numero di serie/intervallo	Definito dal fornitore

1.4 Problemi comuni relativi all'EDID

La corruzione/perdita dell'EDID è uno dei guasti HDMI più frequenti:

? Sintomo: il display è bloccato su una risoluzione bassa come 640×480; le modalità ottimali non sono disponibili

? Cause: percorso DDC interrotto, chip EEPROM EDID difettoso, perdita di dati EDID all'interno degli switcher HDMI

? Rimedi: riscrivere l'EDID con utilità come MonInfo; montare una EEPROM che emuli EDID sul lato sorgente

2. HDCP: il cifrario di protezione dei contenuti di Hollywood

Senza HDCP, gli utenti potrebbero intercettare e copiare contenuti di film 4K direttamente dal collegamento HDMI, uno scenario proibito da Hollywood. L'HDCP funge da custode.

2.1 Che cos'è l'HDCP?

HDCP (High‑bandwidth Digital Content Protection) è la tecnologia di protezione dalla copia sviluppata da Intel.

Obiettivo principale: mantenere i contenuti video crittografati end-to-end lungo tutta la catena di trasmissione, in modo che i dati non possano essere intercettati o decodificati a metà collegamento.

In poche parole: i dispositivi senza autenticazione HDCP valida non possono ricevere flussi video protetti.

2.2 Evoluzione della versione HDCP

Versione	Lunghezza chiave	Algoritmo di crittografia	Conteggio massimo dei dispositivi	Stato
HDCP 1.4	56 bit	Basato su DES	20	Deprecato
HDCP 2.2	128 bit	AES‑128 + RSA‑2048	30	Obbligatorio per 4K
HDCP2.3	128 bit	AES‑128 con sicurezza avanzata	30	Norma più recente

Punto chiave: per eseguire lo streaming di contenuti 4K‑HDR da Netflix/Disney+, sia la sorgente che il display devono supportare HDCP 2.2 o versioni successive. Cavo HDMI 4k

2.3 Flusso di autenticazione in tre passaggi

1. Autenticazione/Scambio di chiavi

Il trasmettitore invia il suo AKSV a 64 bit al ricevitore. Il ricevitore risponde con il suo BKSV a 64 bit e il certificato del dispositivo.

2. Calcolo e verifica R0

Entrambe le parti calcolano il valore R0 utilizzando l'algoritmo Key Matrix (KM), AKSV, BKSV e SHA‑1 condiviso. Il trasmettitore invia il suo R0 calcolato al ricevitore per il confronto.

? Corrispondenza R0 → l'autenticazione passa, viene avviato lo streaming crittografato

⚠️ R0 non corrispondente → l'autenticazione fallisce, l'output diventa nero

3. Controllo continuo dell'integrità del collegamento

L'autenticazione non è una tantum. I valori di verifica Ri vengono scambiati ogni 128 fotogrammi. Il Ri non corrispondente suggerisce un attacco man-in-the-middle e la trasmissione viene immediatamente interrotta.

2.4 Risoluzione dei problemi tipici dell'HDCP

Lo schermo nero con audio funzionante è un classico errore di handshake HDCP.

Lista di controllo diagnostica:

1. Confermare il supporto HDCP 2.2+ corrispondente sia sull'origine che sul sink

2. Utilizzare cavi HDMI certificati (Premium/Ultra High‑Speed)

3. Bypassare gli switcher/splitter HDMI; prova con connessione diretta

4. Aggiorna il firmware del dispositivo; molte build di firmware legacy contengono bug di compatibilità HDCP

3. CEC e ARC: un cavo per controllare più dispositivi

Potresti aver notato: il telecomando della TV può regolare il volume della soundbar; l'accensione di un lettore multimediale cambia automaticamente l'ingresso TV. Questo è il CEC in funzione.

3.1 CEC: Controllo dell'elettronica di consumo

CEC utilizza HDMI Pin 13 per consentire la comunicazione tra dispositivi sulla stessa rete HDMI. Fino a 15 dispositivi possono condividere un bus CEC.

Principali caratteristiche del CEC:

- Automazione one-touch: accensione del lettore → La TV si accende e cambia l'ingresso
Telecomando unificato: i telecomandi TV controllano l'alimentazione e il volume delle soundbar/lettori
Standby del sistema: lo spegnimento del televisore attiva lo standby per tutti i dispositivi collegati a CEC
Selezione dell'ingresso: elenco dei dispositivi sullo schermo per il cambio rapido della sorgente
Passthrough remoto: i tasti direzionali della TV navigano nei menu del lettore

3.2 ARC: Canale di ritorno audio

Nelle configurazioni tradizionali, l'audio delle app TV richiedeva cavi ottici/coassiali separati per alimentare una soundbar. ARC invia l'audio all'indietro tramite il cavo HDMI.

? Introdotto in HDMI 1.4; riutilizza il Pin 19 (HEAC+)

? Formati supportati: PCM a 2 canali, Dolby Digital, DTS

⚠️ Non supportato: Dolby Atmos, audio senza perdita di dati

3.3 eARC: canale di ritorno audio avanzato

eARC, introdotto con HDMI 2.1, è un importante aggiornamento rispetto ad ARC:

Canale audio dedicato; nessun riutilizzo dei pin HEAC
Larghezza di banda ~37 Mbps (~30 × larghezza di banda ARC)
Supporta Dolby Atmos, DTS:X, LPCM lossless a 8 canali
Latenza audio molto bassa, adatta al gaming

Caratteristica	ARCO	eARC
Versione HDMI	1.4+	2.1+
Larghezza di banda massima	~1Mbps	~37Mbps
Dolby Atmos	Non supportato	Supportato
LPCM a 8 canali	Non supportato	Supportato
DTS:X	Non supportato	Supportato
Latenza audio	Alto	Molto basso

4. HDR e spazio colore: dare vita alle immagini

Mentre la risoluzione definisce la nitidezza, l'HDR (High‑Dynamic‑Range) offre realismo: dettagli in ombra profondi, punti luminosi preservati e riproduzione dei colori più ricca.

4.1 Confronto dello spazio colore

Evoluzione della gamma di visualizzazione: sRGB → DCI‑P3 → BT.2020

Standard di gamma	Copertura	Scenari applicativi	Area di gamma
sRGB (BT.709)	~35,9% CIE 1931	Internet/Ufficio/Contenuti di uso generale	Linea di base
DCI‑P3	~45,5% CIE 1931	Cinema/Contenuti multimediali digitali	25% più grande di sRGB
BT.2020	~75,8% CIE 1931	Trasmissione HDR 4K/8K	136% più grande di sRGB

4.2 Profondità colore: 8 bit contro 10 bit contro 12 bit

La profondità del colore definisce la granularità della luminosità per canale di colore:

8 bit: 256 livelli per canale, ~16,7 milioni di colori → Cavo HDMI standard SDR standard
10 bit: 1024 livelli per canale, ~1,07 miliardi di colori → HDR entry-level, gradienti più uniformi
12 bit: 4096 livelli per canale, ~68,7 miliardi di colori → HDR di livello professionale, banding minimo

▲ Osservazione pratica: bande di colore visibili su gradienti di cielo uniformi con 8 bit; rendering molto più fluido con 10 bit.

4.3 Confronto della tecnologia HDR

Tipo HDR	Picco dei metadati	Luminosità	Profondità di colore	Licenza	Piattaforme rappresentative
DSP	Nessuno	100 nit	8 bit	Nessuno	Contenuti tradizionali
HDR10	Statico (risolto per l'intero video)	1000 nit	10 bit	Norma aperta	YouTube/Blu-ray UHD
HDR10+	Dinamico (regolazione fotogramma per fotogramma)	4000 nit	10 bit	Norma aperta	AmazonPrime/Samsung
Dolby Vision	Dinamico (regolazione fotogramma per fotogramma)	4000 nit	12 bit	Con licenza, basato su royalty	Netflix/Disney+/Apple
HLG	Adattivo (senza metadati)	1000 nit	10 bit	Norma aperta	Trasmissione/Streaming live

Distinzione chiave:

Metadati statici (HDR10): un set di parametri di luminosità per un intero film
Metadati dinamici (HDR10+, Dolby Vision): mappatura della luminosità per fotogramma per un utilizzo ottimale della luminosità di picco del display
