Bus HDMI per principianti: principi di base

HDMI: il re indiscusso dell'elettronica di consumo. Può essere trovato ovunque, dai lettori DVD alla PS5, dai televisori ai proiettori. In questo articolo analizzeremo i principi del livello fisico di HDMI, il meccanismo di codifica TMDS, l'evoluzione della versione e la sua rivalità di lunga data con DisplayPort. Alla fine capirai perché l'HDMI è diventato lo standard per i sistemi home theater.

1. Cos'è l'HDMI?

1.1 Contesto tecnico

L'HDMI (High‑Definition Multimedia Interface) è stato introdotto congiuntamente nel 2002 da sette aziende: Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson e Toshiba.

È stato creato per sostituire le interfacce analogiche legacy (VGA, Component Video) e fornire una soluzione di trasmissione audio-video digitale all-in-one.

? Fatto curioso: HDMI è essenzialmente una versione compressa ed estesa di DVI (Digital Visual Interface). Aggiunge la trasmissione audio, un connettore con fattore di forma più piccolo e la protezione dei contenuti HDCP.

1.2 Confronto con VGA/DVI

Il diagramma mostra le definizioni dei pin per il connettore HDMI tipo A più comune a 19 pin. Segnali chiave:

Canali dati TMDS: 3 coppie differenziali che trasportano dati di pixel blu, verdi e rossi
Orologio TMDS: 1 coppia di orologi differenziali per la sincronizzazione del segnale
Canale DDC: bus I²C per la lettura delle informazioni EDID del display
CEC: Consumer Electronics Control, per il controllo multidispositivo con un solo pulsante
Rilevamento hot‑plug: rilevamento hot‑swap

2. Principi di codifica TMDS

2.1 Perché è necessaria la codifica

Durante la trasmissione digitale, un numero sbilanciato di bit 0 e bit 1 introduce componenti CC e provoca una deriva della linea di base del segnale. Inoltre, sequenze eccessivamente lunghe di 0 o 1 consecutivi rendono difficile il recupero del clock da parte del ricevitore.

TMDS (Transition Minimized Differential Signaling) risolve questi problemi.

2.2 Approfondimento sulla codifica 8b/10b

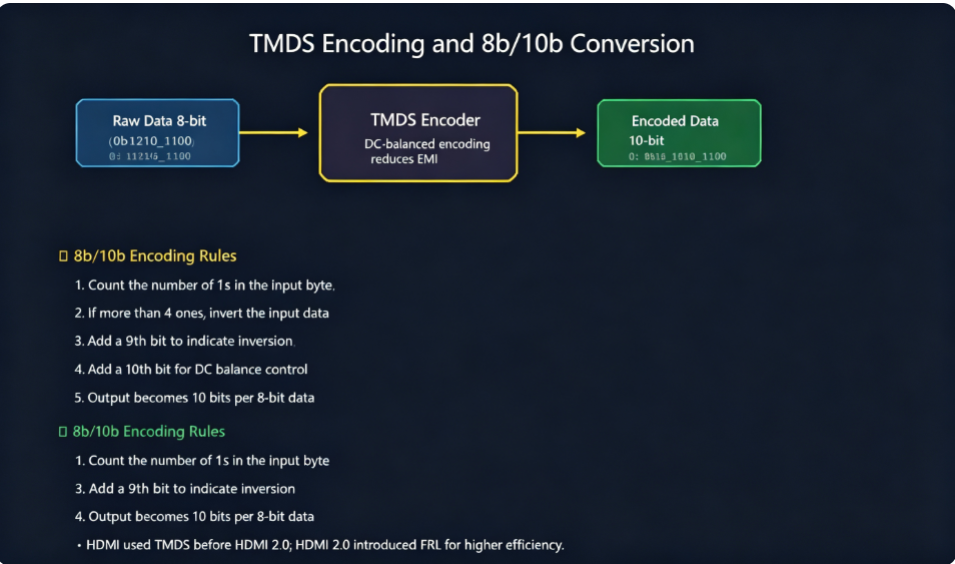

TMDS utilizza la codifica 8b/10b, convertendo i dati grezzi a 8 bit in simboli codificati a 10 bit. Le regole sono le seguenti:

Contare il numero di bit logici 1 all'interno della parola da 8 bit in entrata
Se sono presenti più di quattro bit a 1, invertire l'uscita per ridurre il conteggio dell'1 logico
Aggiungi un prefisso a 2 bit: "10" per i dati originali; "01" per dati invertiti
Limita 0 bit o 1 bit consecutivi a ≤ 5, riducendo l'EMI
Mantenere il bilanciamento CC per prevenire la deriva del segnale dalla linea di base

⚠️ Nota: 8b/10b comporta un sovraccarico di trasmissione del 25% (10 bit per trasportare un carico utile di 8 bit). Pertanto la larghezza di banda effettiva reale dell'HDMI è pari all'80% della sua larghezza di banda nominale.

2.3 Vantaggi del TMDS

Bilanciamento CC: il conteggio bilanciato a 0 bit/1 bit rimuove l'offset CC e abilita l'accoppiamento CA
Soppressione EMI: meno transizioni di segnale riducono la radiazione elettromagnetica
Recupero del clock: sufficienti fronti del segnale consentono al ricevitore di recuperare il clock dal flusso di dati
Rilevamento degli errori: i modelli di simboli illegali aiutano a individuare determinati errori di trasmissione

3. Evoluzione della versione HDMI

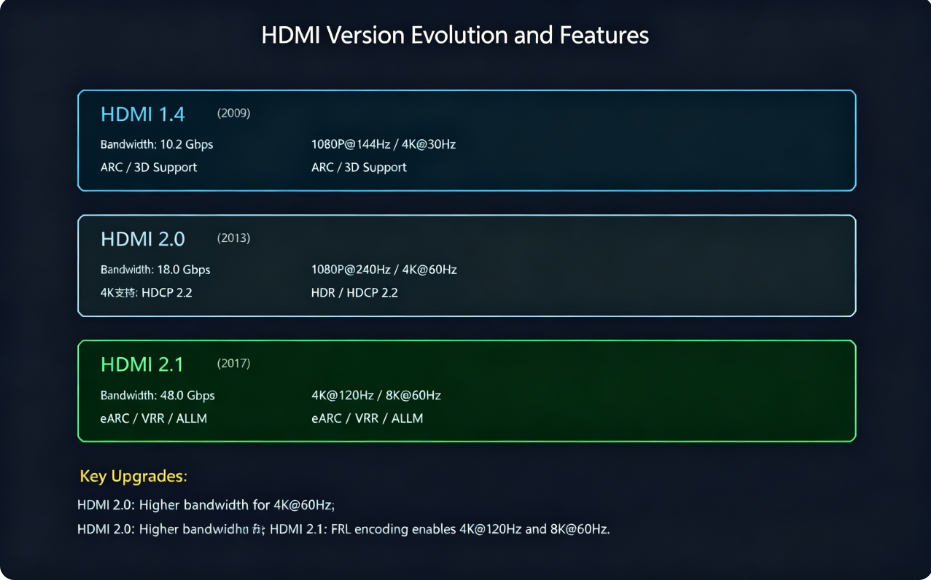

3.1 Tappe da 1.4 a 2.1

Rilasciato per la prima volta nel 2002 come HDMI 1.0, lo standard è stato sottoposto a importanti revisioni per soddisfare le crescenti esigenze di risoluzione e frequenza di aggiornamento.

HDMI 1.4 (2009): larghezza di banda 10,2 Gbps, supporta 4K a 30 Hz
HDMI 2.0 (2013): larghezza di banda 18 Gbps, supporta 4K a 60 Hz, aggiunge HDR con metadati statici
HDMI 2.1 (2017): larghezza di banda 48 Gbps, supporta 8K a 60 Hz; adotta la nuova codifica FRL oltre a funzionalità orientate al gioco

3.2 Principali miglioramenti in HDMI 2.1

HDMI 2.1 rappresenta il più grande aggiornamento nella storia dell'HDMI:

FRL (Collegamento a Tasso Fisso): Sostituisce TMDS; tariffa per corsia selezionabile a 6/8/10/12 Gbps
Larghezza di banda totale 48 Gbps: consente 8K@60Hz e 4K@120Hz
DSC (Display Stream Compression): compressione visivamente senza perdite per ridurre i requisiti di larghezza di banda
ALLM (modalità automatica a bassa latenza): modalità automatica a bassa latenza per un gameplay reattivo
VRR (frequenza di aggiornamento variabile): elimina lo strappo dello schermo
eARC (canale di ritorno audio migliorato): ritorno audio migliorato, supporta Dolby Atmos

4. Calcolo pratico della larghezza di banda

4.1 Formula di calcolo

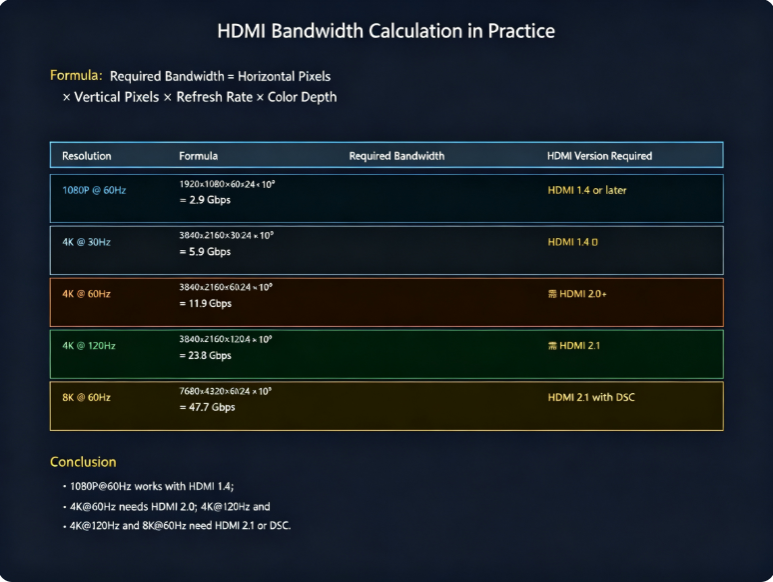

Per verificare se una determinata versione HDMI è in grado di gestire la risoluzione target, calcolare la larghezza di banda richiesta:

> Larghezza di banda richiesta = Pixel orizzontali × Pixel verticali × Frequenza di aggiornamento × Profondità bit × Fattore

Spiegazione del fattore:

Overhead di codifica TMDS ~ 1,25 (8b/10b)
Audio + controllo ambientale ~ 1.1
Fattore complessivo combinato ≈ 1,4

4.2 Linee guida pratiche per la selezione

1080P@60Hz: HDMI 1.4 è sufficiente (uso domestico comune, 4,15 Gbps)
4K@30Hz: HDMI 1.4 soddisfa a malapena la domanda (scenari TV-box, 8,29 Gbps)
4K a 60 Hz: è richiesto HDMI 2.0 o superiore (standard PS5/Xbox, 16,6 Gbps)
4K a 120 Hz / 8K a 60 Hz: HDMI 2.1 obbligatorio (monitor per eSport, 33,2 Gbps+)

? Suggerimento per l'acquisto: per i nuovi televisori o monitor, conferma il supporto HDMI 2.1 nativo per prestazioni a prova di futuro.

5. HDMI contro DisplayPort

5.1 Duello tra due pesi massimi

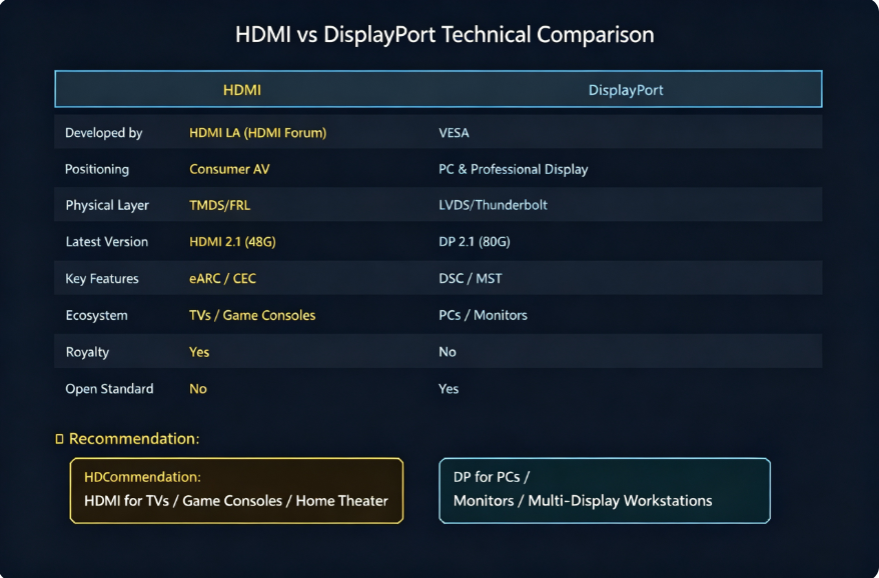

L'HDMI è supportato dai fornitori giapponesi di elettronica di consumo, mentre DisplayPort proviene da fornitori statunitensi orientati ai PC.

5.2 Differenze fondamentali

? Punti di forza del cavo HDMI :

Ecosistema maturo: ampia adozione di televisori, console di gioco, set-top-box e proiettori
CEC: comodo controllo per più dispositivi, ideale per l'home theater
ARC/eARC: il canale di ritorno audio semplifica il cablaggio

? Punti di forza del cavo Displayport :

Standard aperto esente da royalty, riduce i costi di produzione
Larghezza di banda maggiore: DP 2.1 raggiunge 80 Gbps, supportando display da 16K
Trasporto multi-stream (MST): collegamento a margherita di più monitor su un unico cavo
Compressione DSC: maggiore utilizzo della larghezza di banda tramite compressione visivamente senza perdita di dati

5.3 Consigli per la selezione

TV/console di gioco/home theater → HDMI (ecosistema senza eguali)
PC/schede grafiche/monitor con frequenza di aggiornamento elevata → DisplayPort (prestazioni superiori)
Display esterno per laptop → HDMI (ottima compatibilità) o USB‑C‑to‑DP per frequenze di aggiornamento elevate

6. Riepilogo e guida rapida

Punti chiave di questo articolo:

✅ HDMI utilizza la codifica TMDS (8b/10b) per il bilanciamento DC e la riduzione EMI

✅ Tra i suoi 19 pin, 3 coppie di dati TMDS più 1 coppia di clock formano il percorso di trasmissione principale

✅ HDMI 2.1 offre 48 Gbps, supporta 8K e 4K@120Hz; preferito per i giocatori

✅ L'HDMI domina l'elettronica di consumo; DisplayPort eccelle su PC e display professionali
