Guida al test del cavo Displayport : dal collegamento principale, AUX a TP2, TP3, TP3_EQ

Il punto più fuorviante sui problemi DisplayPort (DP): i sintomi dell'utente non hanno una mappatura uno a uno con le cause principali.

Le opzioni di frequenza di aggiornamento elevata disattivate possono derivare da report EDID errati, funzionalità DPCD non corrispondenti, risultati di training del collegamento declassati o formati video che superano la capacità del collegamento corrente.
Un display che si accende ma lampeggia occasionalmente può essere causato da un margine elettrico insufficiente del collegamento principale o da una riqualificazione che viene attivata da AUX/HPD.
Un normale display del desktop ma una schermata nera durante la riproduzione di contenuti protetti sembra a prima vista un problema HDCP, ma anche difetti nel canale AUX o nella qualità del segnale del collegamento principale possono portare a problemi di autenticazione o integrità.
Le anomalie sul secondo monitor in una catena a margherita richiedono il controllo di entrambe le corsie, nonché dei canali virtuali MST e dell'allocazione delle fasce orarie.

Pertanto, la risoluzione dei problemi DP non dovrebbe iniziare con "provare un altro cavo". Devi prima rispondere a tre domande: quali parametri vengono negoziati tra le due estremità, quale stato viene raggiunto dopo l'addestramento del collegamento e quale larghezza di banda richiede il flusso video effettivo.

Introduzione: cosa puoi risolvere dopo aver letto questo

Se stai eseguendo il debug dei problemi di visualizzazione di DisplayPort, le domande chiave che normalmente devi risolvere sono: La porta è stata rilevata, perché le opzioni di aggiornamento elevato sono ancora disattivate? Perché si verificano ancora sfarfallio o riduzione della velocità dopo il successo dell'addestramento del collegamento? La modalità alternativa USB C DP, i pannelli DP esterni ed eDP dovrebbero utilizzare la stessa logica di debug? In caso di secondo schermo anomalo su collegamento a margherita MST o schermo nero con riproduzione di contenuto protetto, è necessario controllare prima i protocolli o la qualità del segnale?

Questo documento integra i test Main Link, AUX/HPD, DPCD/EDID, Link Training e PHY in una catena di prove completa. Puoi leggere in sequenza o saltare direttamente in base al problema attuale:

DP è più di un insieme di corsie differenziali video ad alta velocità → Sezione 1: Chiarire la direzione e le responsabilità di Main Link, AUX, HPD, DPCD ed EDID e giudicare se il guasto si verifica nella fase di connessione, lettura della capacità o trasmissione video.
In che modo HBR3, UHBR20, MST e DSC influiscono sulla larghezza di banda del display → Sezione 2 e 3: Distinguere la codifica delle linee, il multiplexing dello streaming e i livelli di compressione e calcolare la larghezza di banda utilizzando tempistiche effettive, profondità di bit, crominanza, corsie e risultati di training.
Dove si trovano TP2, TP3 e TP3_EQ e cosa dimostrano → Sezione 4: Evitare di confondere il punto di riferimento di trasmissione, il punto di calibrazione di ricezione stressato e il punto di analisi dopo l'elaborazione del ricevitore di riferimento.
Differenze tra DP esterno, modalità alternativa DP USB C ed eDP → Sezione 5: verificare la mappatura della corsia di tipo C, cavi/adattatori, PSR o Panel Replay e altre condizioni specifiche dello scenario.
Incerto se testare sorgente, sink o cavo/canale → Sezione 6: Chiarire quali test di uscita Tx, ingresso Rx stressato e perdita/riflessione/crosstalk del canale convalidano rispettivamente.

Dispositivo non rilevato, modalità mancanti, sfarfallio, errori MST o HDCP → Sezione 10–12: individuare le cause principali nella capacità, nell'addestramento del collegamento, nel Tx/Rx, nel canale o nei livelli funzionali in base all'evidenza del primo guasto, quindi ripetere il test e chiudere il ciclo in base ai casi di test originali.

Conclusione principale: i sintomi del fallimento DP non possono essere direttamente uguali alle cause profonde. Solo allineando le capacità dell'endpoint, i requisiti aziendali effettivi, la velocità/corsia del collegamento finale, il feedback sulla formazione, lo stato AUX e le prove elettriche del collegamento principale è possibile determinare se il problema deriva dalla configurazione, dalla formazione del collegamento, da Tx/Rx, dal canale via cavo o dallo stato funzionale MST, DSC, HDCP ed eDP.

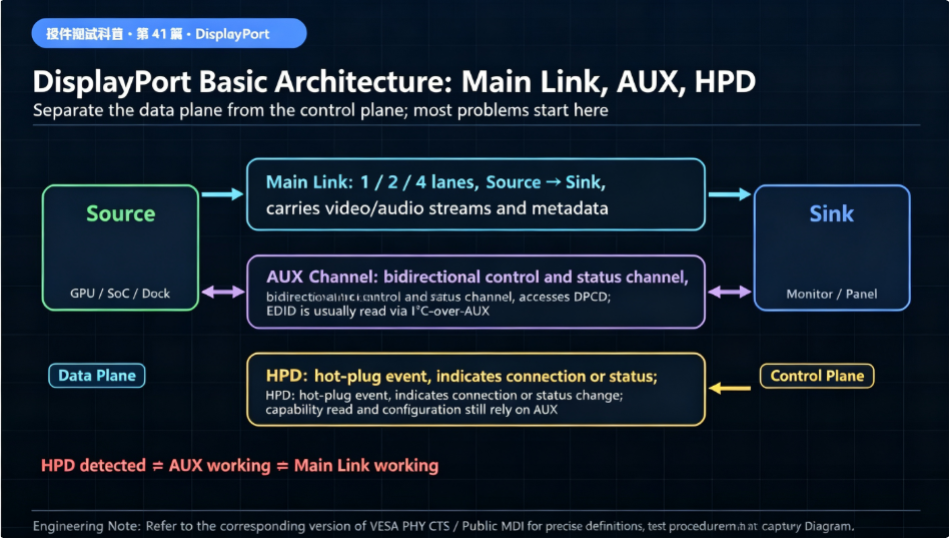

1. Definizione: DP non è "un cavo video", ma una combinazione di piano dati e piano di controllo

Un tipico collegamento DP è composto da tre parti:

Collegamento principale: 1, 2 o 4 corsie differenziali ad alta velocità, direzione: Sorgente → Sink, che trasportano flussi video/audio e i relativi metadati.
Canale AUX: canale di controllo e stato bidirezionale, utilizzato per accedere a DPCD, configurare collegamenti e leggere lo stato. L'EDID viene normalmente recuperato tramite I²C su AUX.
HPD (Hot Plug Detect): indica modifiche alla connessione o allo stato. HPD segnala solo "si è verificato un evento"; la successiva lettura e configurazione della capacità si basa ancora su AUX.

Questi tre percorsi corrispondono a tre categorie di guasti:

Nessuna azione HPD → Controllare prima la connessione, il rilevamento della porta e i livelli di tensione a livello di scheda.
HPD attivato ma le funzionalità non possono essere lette → Controllare le transazioni AUX, DPCD/EDID.
Le funzionalità e le configurazioni vengono lette normalmente ma il servizio video è instabile → Quindi ispezionare le caratteristiche elettriche del collegamento principale, l'addestramento del collegamento e il livello di trasporto.

1.1 Sorgente, sink e ripetitore

Fonte: scheda grafica, SoC, laptop, docking station, trasmettitore USB C DP Alt Mode.
Lavello: monitor, pannello eDP, lato ricevente del chip di conversione del protocollo.
Ripetitore/Diramazione: funzione Retimer, Hub MST, ripetitore o diramazione all'interno dei monitor collegati in catena.

È necessario definire il ruolo del DUT prima del test. Per la stessa porta fisica, i casi di test, i modelli, i metodi di controllo e i criteri applicabili differiscono quando si agisce come Source, Sink o Repeater.

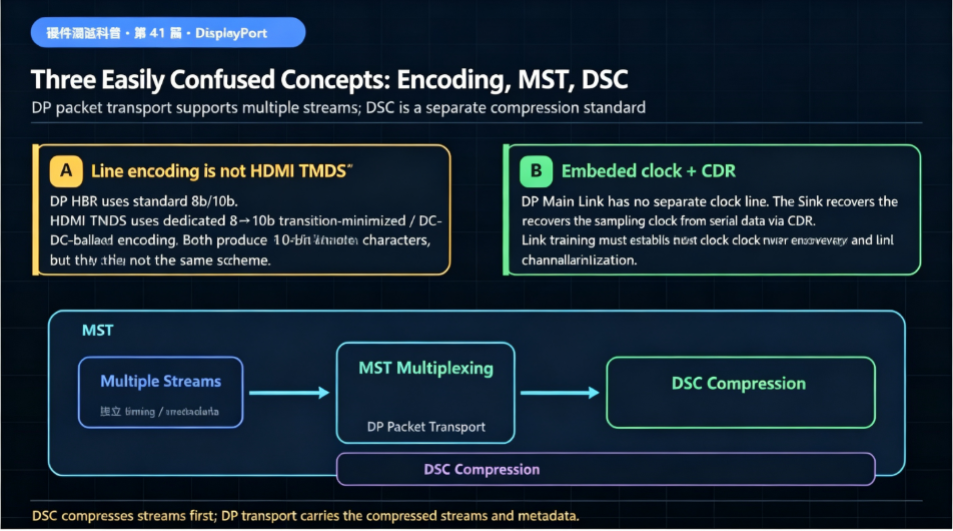

2. Causa principale: perché l'addestramento del collegamento DP, MST e DSC vengono facilmente fraintesi

2.1 L'orologio DP è incorporato nei dati e la codifica della linea si evolve di generazione in generazione

DP Main Link non ha una linea di clock separata. Il Sink recupera il clock di campionamento dai dati seriali tramite CDR (Clock Data Recovery). Ciò porta a due conseguenze ingegneristiche:

Link Training non si limita a confermare la connettività; consente inoltre al ricevitore di stabilire il ripristino del clock e l'equalizzazione dei canali nelle configurazioni target.
Le misurazioni dell'oscilloscopio per il recupero del clock, l'analisi del jitter, il ricevitore di riferimento e i punti di riferimento devono essere allineati con le procedure PHY corrispondenti.

Un malinteso comune necessita di correzione nella codifica:

DP HBR/HBR2/HBR3 adottano la codifica standard 8b/10b; Cavo Display Port 4K
HDMI TMDS utilizza una codifica dedicata con transizione minimizzata a 8→10 bit/bilanciata DC.

Entrambi convertono l'input a 8 bit in caratteri di trasmissione a 10 bit, ma non hanno lo stesso schema di codifica.

2.2 Il trasporto di pacchetti è il fondamento di MST; DSC è uno standard di compressione indipendente

Il trasporto DP può trasportare più flussi video. MST utilizza canali virtuali e multiplexing di fasce orarie per programmare diversi flussi video su un collegamento principale. Questo è il principio fondamentale alla base dei daisy chain e degli hub MST.

DSC è un livello separato:

l'upstream comprime prima i flussi video secondo lo standard DSC;
Il trasporto DP trasporta quindi i flussi compressi e i relativi metadati;
il Sink decomprime e inserisce i dati nella pipeline di visualizzazione.

Pertanto il DSC non può essere descritto come una caratteristica nativa dell'architettura dei pacchetti. Un'affermazione più precisa: DSC può funzionare insieme al trasporto DP. DSC gestisce la compressione, DP gestisce la trasmissione.

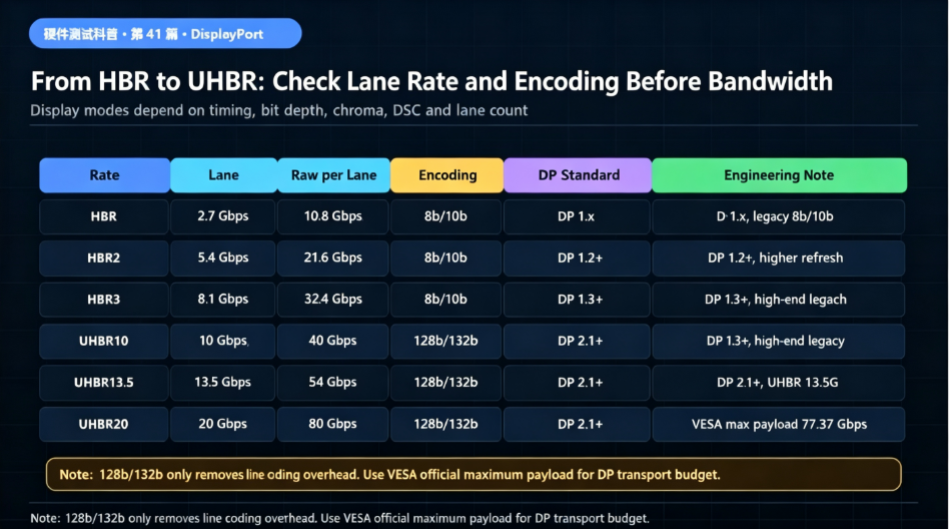

3. Versione e larghezza di banda: calcola il budget del collegamento prima di valutare le modalità di visualizzazione

3.1 Il carico utile massimo non può essere derivato esclusivamente da 128b/132b

20 Gbps per corsia × 4 corsie = velocità di linea grezza di 80 Gbps. Moltiplicando per 128/132 si deduce matematicamente solo il sovraccarico della codifica di linea. Il trasporto DP ha le proprie spese generali strutturali. VESA dichiara ufficialmente che il carico utile massimo di UHBR20×4 è di 77,37 Gbps. I documenti tecnici dovrebbero adottare questa cifra ufficiale VESA con la fonte annotata.

3.2 La velocità di collegamento non può essere fissata e mappata su una modalità di visualizzazione specifica

Dichiarazioni come "HBR2 equivale a QHD 165 Hz" o "UHBR10 corrisponde ad una certa frequenza di aggiornamento 4K" sono imprecise. Per calcolare la larghezza di banda della modalità di visualizzazione, specificare almeno:

Risoluzione: ad esempio 2560×1440 (QHD)
Tempistiche: pixel clock, Htotal, Vtotal, frequenza di aggiornamento
Blanking: temporizzazione standard o blanking ridotto
Formato pixel: RGB o YCbCr
Croma: 4:4:4, 4:2:2 o 4:2:0
bpc: 8/10/12 bit
DSC: abilitato o meno, parametri di compressione
Corsia: 1/2/4 corsia, più la tariffa di collegamento infine negoziata.

Formula di base per RGB/YCbCr 4:4:4 non compresso:

velocità dati del flusso ≈ pixel clock × 3 × bpc

Questo non è ancora il budget completo del collegamento DP. Nei progetti reali, leggere prima il pixel clock e il formato dai tempi dettagliati EDID, quindi calcolare in modo completo con trasporto DP, FEC/DSC e configurazione del collegamento. La sola risoluzione non è sufficiente per ottenere un requisito di larghezza di banda unico. Cavo adattatore Displayport

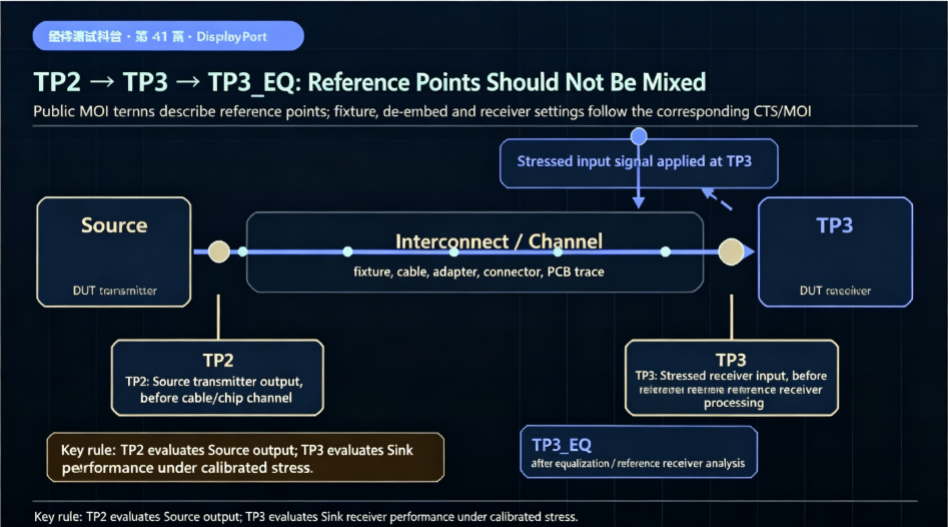

4. TP2, TP3, TP3_EQ: Chiarire i punti di misurazione di riferimento

I documenti MOI pubblici distinguono TP2, TP3 e TP3_EQ. La descrizione tecnica utilizzata qui (senza citare testo CTS non pubblico):

Nome	Descrizione precisa	Applicazione comune
TP2	Trasmettere il punto di riferimento sul connettore sorgente/lato apparecchio	Misurazione dell'uscita sorgente/tx
TP3	Ricevere il punto di riferimento sull'uscita del canale/lato connettore sink	Calibrazione dello stress in ingresso del sink, osservazione dell'uscita del canale
TP3_EQ	Punto di riferimento dell'analisi dopo che la forma d'onda TP3 supera il ricevitore di riferimento/equalizzazione specificati	Analisi e misurazione per procedura

Il dispositivo, la direzione della connessione, il de-embed/embed, il ricevitore di riferimento e il limite di denominazione devono seguire il CTS/MOI della versione corrispondente.

Tre errori comuni da evitare:

Generalizzando TP2 come "il punto di misurazione dopo che il segnale passa attraverso il cavo di riferimento".
Trattare TP3_EQ come un terzo punto sonda fisico aggiuntivo sul PCB.
Estensione della catena di elaborazione di una generazione o di un caso di test come regole universali per tutti i test DP PHY.

5. Scenari: DP esterno, modalità alternativa USB C ed eDP

5.1 Modalità DP esterna e USB C DP Alt

Monitor esterni, schede grafiche, docking station e USB C DP Alt Mode implicano tutti:

conteggio delle corsie e capacità di tariffazione,
Mappatura/orientamento corsia di tipo C,
AUX/HPD, EDID/DPCD,
Collegamento formazione,
perdita di cavo/connettore/adattatore,
MST, DSC, HDCP e altre funzioni di livello aziendale.

Per gli scenari USB C, non risolvere i problemi relativi al collegamento dati USB solo perché è una porta USB C. Una volta attivata la modalità DP Alt, la funzionalità di visualizzazione e l'addestramento del collegamento tornano al canale di controllo DP e al collegamento principale.

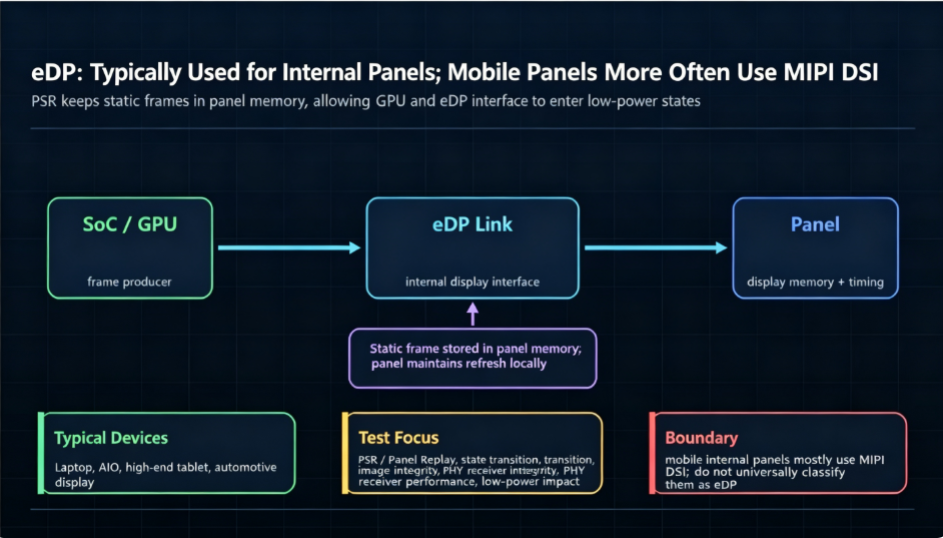

5.2 Tipici dispositivi eDP e PSR

eDP è comunemente utilizzato nei laptop, nei PC all-in-one, nei tablet di fascia alta e nei display automobilistici. I pannelli interni dei telefoni cellulari utilizzano principalmente MIPI DSI. I pannelli interni dei telefoni cellulari non possono essere universalmente classificati come eDP.

Logica principale del PSR (Panel Self Refresh):

i frame statici vengono archiviati nella memoria locale della centrale;
il pannello mantiene l'aggiornamento localmente;
La GPU e l'interfaccia eDP hanno la possibilità di entrare nello stato di basso consumo.

Ciò non significa che il collegamento venga completamente interrotto in modo permanente, né che gli stati del protocollo possano essere sostituiti da scenari realistici.

Durante i test, definire chiaramente se PSR/Panel Replay è disabilitato, mantenuto o attivato attivamente nei casi di test. Chiarire l'obiettivo del test: tempistica della transizione di stato, integrità dell'immagine o prestazioni del ricevitore PHY. Controlla se gli stati a basso consumo influiscono sui contatori osservabili, collegano la formazione e il traffico aziendale.
