Hot‑Swap HDMI: perché le porte si bruciano? Guida essenziale alla risoluzione dei problemi per gli audiofili？

Prefazione

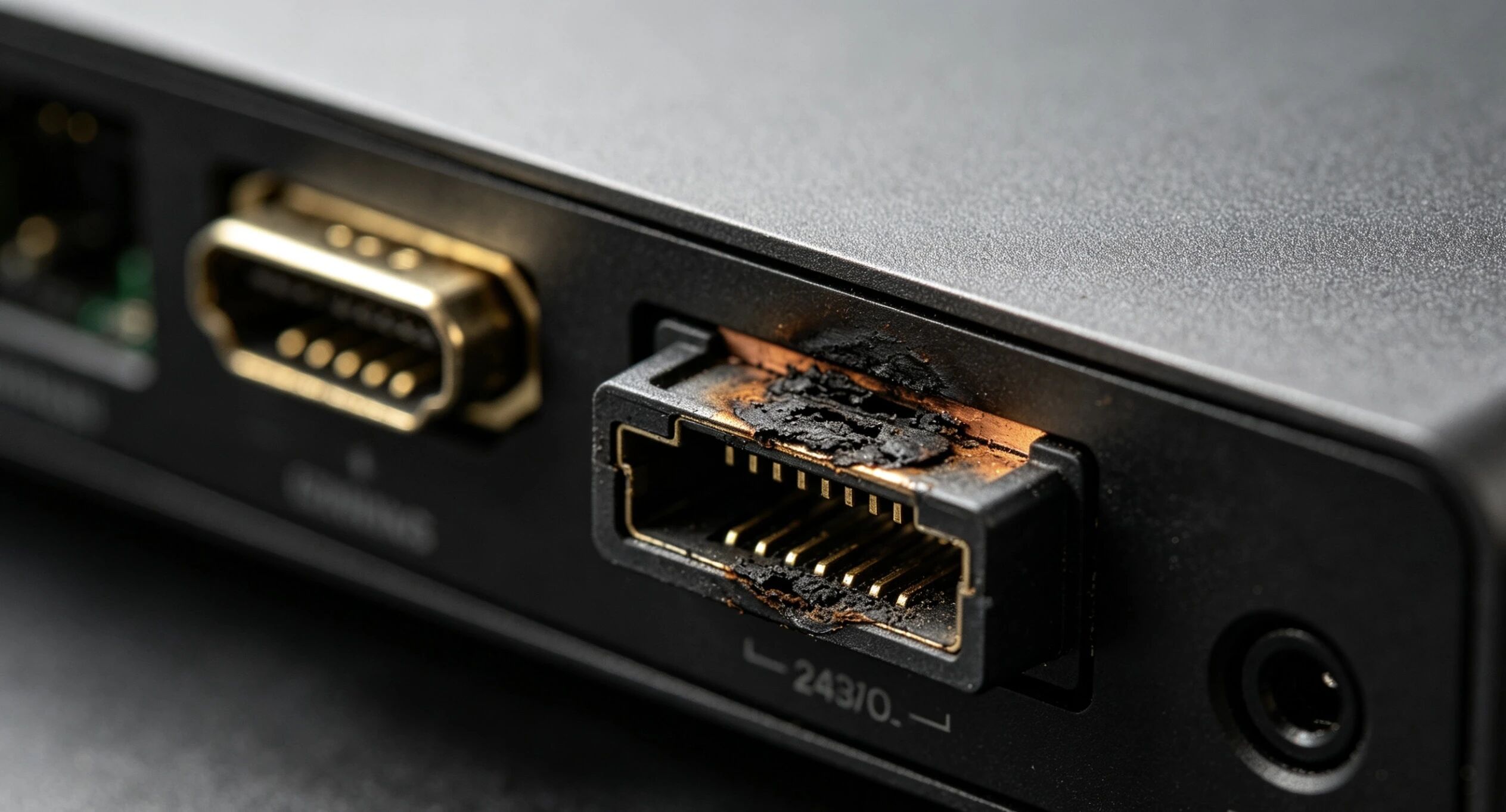

Da appassionato di audio‑video, hai mai sperimentato questo scenario? Mentre ti godi la musica o un film, vuoi passare a un altro dispositivo di riproduzione, quindi colleghi o scolleghi casualmente il cavo HDMI. All'improvviso senti uno schiocco, lo schermo diventa nero e dopo un'ispezione trovi che la porta HDMI è danneggiata: a volte anche la scheda del decodificatore viene bruciata.

Le specifiche ufficiali indicano che l'HDMI supporta la sostituzione a caldo. Perché gli incidenti con porte bruciate si verificano ancora nell'uso del mondo reale?

Intento progettuale e principio di funzionamento dell'Hot‑Swap HDMI

Fin dal suo inizio

L'HDMI (High‑Definition Multimedia Interface) è stato realizzato con funzionalità hot‑swap, uno dei principali vantaggi rispetto alle vecchie interfacce VGA e DVI. Il suo design hot‑swap si basa su due meccanismi principali:

1.Meccanismo di segnale HPD

Il pin 19 del connettore HDMI è dedicato al rilevamento hot‑plug (HPD). Una volta collegato, il dispositivo sorgente rileva il dispositivo sink (amplificatore, TV ecc.) tramite il pin HPD e inizializza automaticamente la trasmissione del segnale. Quando disconnesso, la perdita del segnale HPD indica alla sorgente di interrompere immediatamente l'uscita, prevenendo problemi causati da segnali residui.

2.Progettazione della temporizzazione del contatto pin

Il guscio metallico di una presa HDMI è più lungo del segnale interno e dei pin di alimentazione. Ciò garantisce che il guscio entri in contatto per primo per stabilire la connessione a terra tra i dispositivi, equalizzando il potenziale e mitigando le scariche statiche durante la connessione. Cavo HDMI per dispositivi digitali

In teoria, l'hot‑swap dovrebbe essere sicuro se i dispositivi seguono le specifiche. In pratica, la masterizzazione delle porte avviene ancora frequentemente. Ci sono quattro cause profonde critiche. Cavo HDMI standard

Quattro cause principali delle porte HDMI bruciate

Un semplice collegamento-scollegamento comporta modifiche elettriche complesse. I danni ai porti derivano principalmente dai seguenti quattro fattori:

1. Scarica elettrostatica (ESD): il killer invisibile

L'elettricità statica è la causa numero 1 di danni alla porta HDMI, soprattutto in ambienti asciutti. L'elettricità statica del corpo umano può raggiungere 2.000‑20.000 V, tuttavia lo strato di ossido di gate del chip CMOS integrato all'interno delle porte HDMI può resistere solo a 5‑10 V.

L'elettricità statica danneggia l'hardware in tre modi durante il collegamento e lo scollegamento:

Scarica diretta attraverso perni metallici, rompendo istantaneamente lo strato di ossido di gate del chip e causando guasti permanenti.
Scarica ad arco, dove il calore elevato scioglie i contatti metallici interni della porta.
Accoppiamento induttivo sulle linee di segnale, che genera picchi transitori di alta tensione e distrugge i circuiti delle porte.

2. Sovratensione: shock di potenza durante la sostituzione a caldo

Le differenze di potenziale di tensione tra i dispositivi alimentati creano sovracorrenti transitorie, un altro importante fattore scatenante delle porte bruciate.

Sequenza di accensione non corrispondente: quando i dispositivi funzionano in stati di alimentazione diversi (uno acceso, uno in standby), il collegamento può produrre picchi di corrente di più ampere che superano i limiti del chip.
Effetto di scarica dei condensatori: i condensatori all'interno dei cavi HDMI e la carica dell'hardware si scaricano rapidamente durante la connessione, generando shock di corrente simili a cortocircuiti. Questo effetto peggiora con cavi più lunghi.
Differenza di potenziale di terra: un potenziale di terra non corrispondente tra le apparecchiature crea corrente di terra circolante durante la sostituzione a caldo, con conseguente flusso di corrente anomalo e danni al circuito.

La corrente di picco rappresenta una grave minaccia per i circuiti digitali negli apparecchi audio. I moduli di ingresso HDMI e i decoder audio all'interno degli amplificatori di potenza sono componenti ad alto rischio, con costosi costi di riparazione una volta danneggiati.

3. Disadattamento temporale: progettazione ideale rispetto alle condizioni del mondo reale

La temporizzazione dei contatti dei pin dell'interfaccia HDMI è progettata per condizioni ideali. Tuttavia, questa sequenza può essere facilmente interrotta durante il collegamento e lo scollegamento nel mondo reale, con conseguenti gravi conseguenze:

Rimbalzo del contatto: i pin si aprono, si aprono e si riaccendono rapidamente durante l'inserimento. Ciò confonde l'identificazione del segnale e attiva erroneamente l'HPD. La sorgente continua a emettere segnali e sovraccarica i circuiti della porta.
Contatto del pin disallineato: cavi di scarsa qualità o porte deformate possono far sì che il pin di alimentazione da 5 V (pin 18) si tocchi prima dei pin di messa a terra. Ciò crea cortocircuiti istantanei e brucia i chip.
Handshake del protocollo non riuscito: l'hot‑swap richiede un handshake HDMI veloce. L'interruzione o il ritardo del segnale possono spingere i chip in stati operativi anomali, portando al surriscaldamento o al burnout.

Per i dispositivi audio che supportano standard di larghezza di banda elevata come HDMI 2.1 (fino a 48 Gbps), la tolleranza temporale diventa estremamente ridotta. Piccole imperfezioni di contatto possono degenerare in guasti catastrofici.

4. Cavi inferiori: amplificatori di rischio

I cavi HDMI non certificati ampiamente disponibili sul mercato aumentano notevolmente i rischi di guasto della sostituzione a caldo, in particolare per le apparecchiature audiovisive.

Problemi con cavi di qualità inferiore	Pericoli specifici
Schermatura ridotta	Non riesce a bloccare efficacemente le interferenze elettromagnetiche. L'elettricità statica e le sovratensioni possono facilmente penetrare nei dispositivi durante le operazioni di collegamento e scollegamento.
Materiale del conduttore scadente e diametro del filo insufficiente	Alta resistenza. La corrente non può essere trasferita stabilmente durante la sostituzione a caldo, generando violente scosse elettriche.
Placcatura in oro sottile o inesistente sui perni	Elevata resistenza di contatto. Possono verificarsi scintille durante il collegamento o lo scollegamento, accelerando l'ossidazione e il danneggiamento della porta.
Nessuna protezione ESD integrata	Non può assorbire energia statica e di sovratensione; i rischi vengono trasferiti direttamente ai circuiti interni del dispositivo.
Dimensioni fisiche non standard	Potrebbe causare danni fisici alle porte durante la connessione, interrompere la sequenza pin-contatti e provocare guasti elettrici.

Rischi particolari per le apparecchiature audiovisive: perché sono più vulnerabili?

Rispetto ai normali televisori e monitor, i ricevitori AV, i decoder e i lettori di streaming corrono rischi maggiori durante l'hot‑swap HDMI per tre motivi:

Percorsi del segnale più lunghi e complessi: i segnali HDMI passano attraverso le fasi di decodifica, elaborazione audio e amplificazione. Il danneggiamento di qualsiasi segmento può disabilitare l'intera unità. Il modulo di ingresso HDMI degli amplificatori si collega direttamente ai chip del decodificatore principale; il burnout porta a riparazioni costose.
Compromessi nella progettazione dell'alimentatore: per ottenere una qualità del suono più pura, i dispositivi audio di fascia alta spesso danno priorità alle prestazioni audio rispetto alla resistenza ai picchi. Le sovratensioni derivanti dalla sostituzione a caldo possono bypassare i circuiti di protezione e danneggiare i componenti interni.
Rischio a cascata nelle catene home theater multidispositivo: nelle configurazioni tipiche: lettore → ricevitore AV → TV/proiettore. L'hot‑swap su un'unità può propagare sovratensioni ed elettricità statica lungo l'intera catena HDMI e danneggiare più dispositivi contemporaneamente.

Pratiche sicure per l'hot‑swap HDMI

Comprendere le modalità di guasto ci consente di adottare misure protettive, godendo della comodità e salvaguardando al tempo stesso il costoso hardware audiovisivo.

1.Regola fondamentale: è preferibile il collegamento a freddo

La pratica più sicura è spegnere entrambe le estremità prima di collegare/scollegare:
Spegnere entrambi i dispositivi collegati. Attendere almeno 30 secondi affinché i condensatori interni si scarichino completamente.
Per apparecchiature di grandi dimensioni come gli amplificatori, scollegare il cavo di alimentazione CA per un isolamento completo.
Dopo aver terminato il lavoro sui cavi, accendere i dispositivi in sequenza: prima il dispositivo sorgente, quindi il dispositivo sink.

Anche se leggermente scomodo, il collegamento a freddo elimina i rischi legati alla sostituzione a caldo, ed è altamente raccomandato per i sistemi audiovisivi di fascia alta.

2. Scegli Cavi e Protezioni di Qualità Certificata

Seleziona cavi certificati HDMI Forum, preferibilmente modelli con protezione ESD integrata.
Per i viaggi a lunga distanza, utilizza cavi HDMI attivi con schermatura robusta e amplificazione del segnale.
Ispezionare regolarmente cavi e porte. Sostituire le unità con pin ossidati, connettori allentati o rivestimenti danneggiati.

Una buona schermatura e un'adeguata messa a terra sui cavi premium offrono un'ulteriore barriera di sicurezza contro l'elettricità statica e le sovratensioni.

3. Procedure corrette di hot‑swap (solo quando inevitabile)

Se non è possibile evitare la sostituzione a caldo, seguire questi passaggi per ridurre i rischi:

Impostare il dispositivo dissipatore (ad esempio il ricevitore AV) in modalità standby prima di collegarlo o scollegarlo.
Tenere saldamente la spina del cavo per la base. Evitare di dimenarsi o di tirare. Inserire senza problemi con i perni ben allineati.
Dopo l'hot‑swap, attendere 10‑20 secondi per l'handshake completo del protocollo e l'inizializzazione del segnale prima dell'operazione.

Nota: anche se l'hardware supporta ufficialmente la sostituzione a caldo, evitare frequenti cicli di collegamento-scollegamento per ridurre l'usura meccanica e lo stress elettrico.

4. Protezione extra per i sistemi Home‑Theater Premium

Per i sistemi audiovisivi di fascia alta, possono essere prese in considerazione le seguenti misure protettive aggiuntive:

Utilizza prese di alimentazione intelligenti con commutazione HDMI per controllare l'alimentazione in modo sicuro e ottenere un "hot‑swap" equivalente senza manipolazione di cavi sotto tensione.
Implementa dispositivi di protezione da sovratensione HDMI per dispositivi critici per assorbire picchi statici e di tensione.
Per le connessioni cablate in modo permanente, utilizzare i bloccacavi HDMI per evitare disconnessioni accidentali e contatti errati.
