Sappiamo tutti che esistono molti tipi di connettori USB. Allo stesso modo, anche la familiare interfaccia HDMI è disponibile in varie forme. Questo articolo analizzerà i diversi tipi di connettori HDMI. I connettori del cavo HDMI sono classificati in cinque tipi: Tipo A, B, C, D ed E. Tra questi, il Tipo A è il più comune. Analizziamoli nel dettaglio.
Questo è il connettore più diffuso. È possibile trovare porte di queste dimensioni sulla maggior parte degli schermi piatti

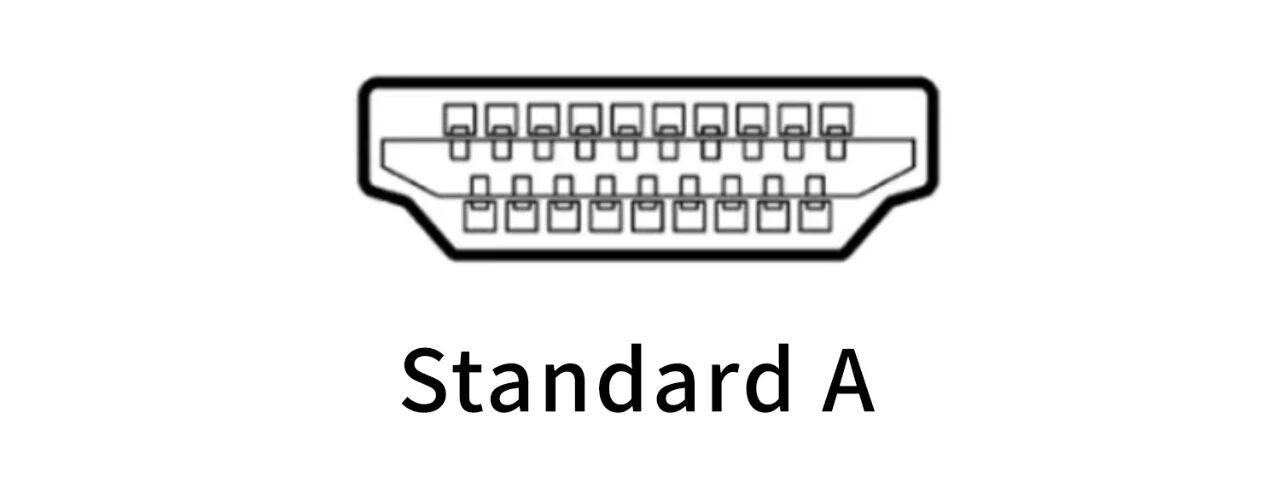

Cavo TV HDMI/ cavo HDMI di tipo A è dotato di 19 pin, misura 13,9 mm di larghezza e 4,45 mm di spessore. La stragrande maggioranza delle porte HDMI sui dispositivi consumer di oggi sono di tipo A.
⚠️ Suggerimento: il termine "HDMI standard" si riferisce sempre al tipo A.
Questo connettore è estremamente raro. Offre quasi il doppio della larghezza di banda del Tipo A e viene utilizzato solo in applicazioni altamente professionali.

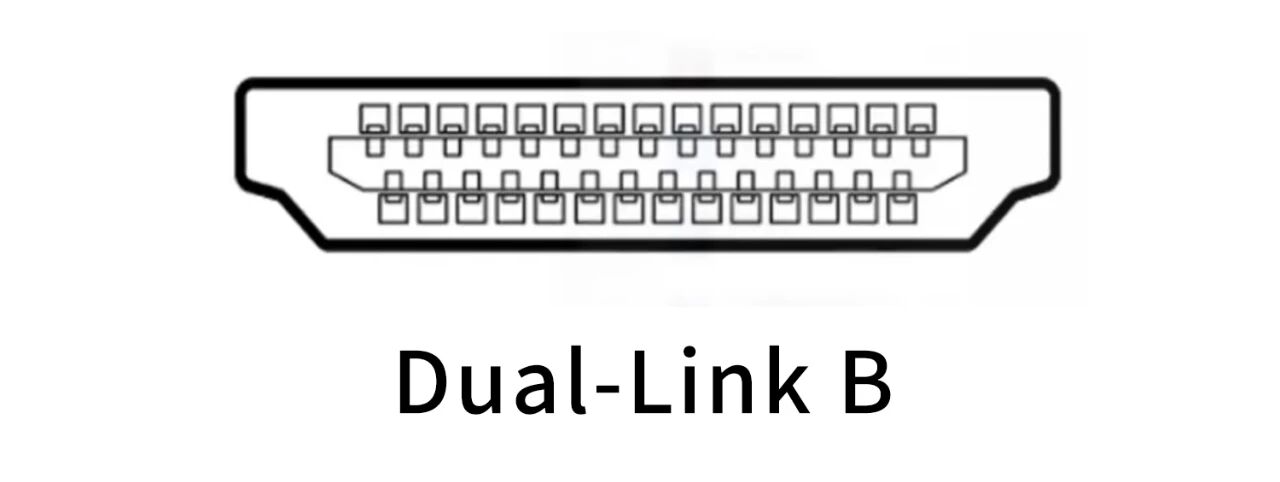

Dispone di 29 pin con una larghezza di 21 mm, in grado di trasmettere il doppio del volume di dati TMDS di HDMI Tipo A, equivalente alla trasmissione DVI Dual-Link. Supporta risoluzioni ultra elevate superiori a WQXGA (2560×1600).
⚠️ Suggerimento: il tipo B si vede raramente sui normali prodotti elettronici di consumo ed è limitato a scenari professionali.

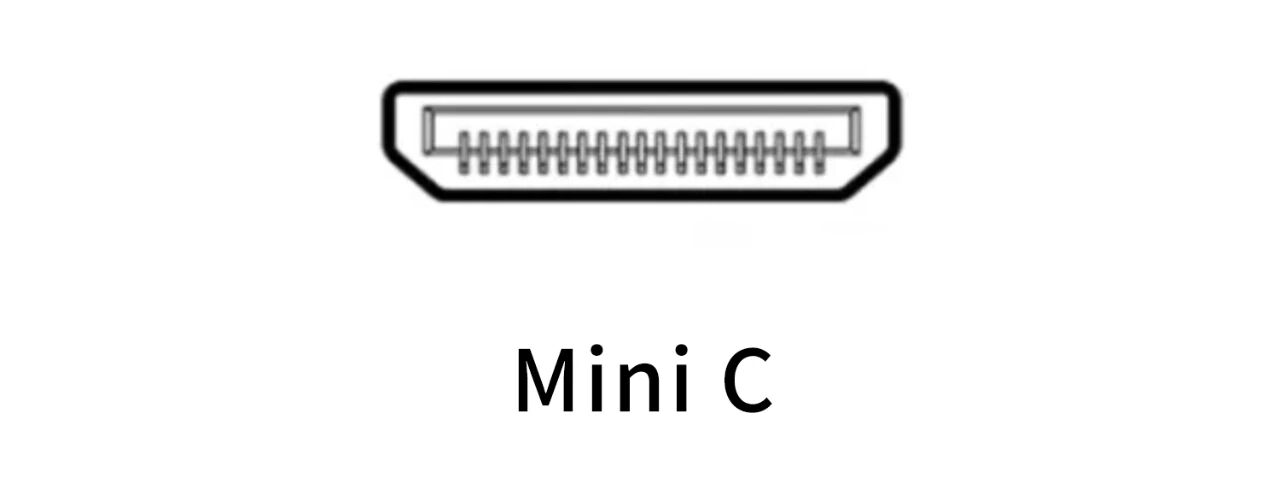

Il tipo C è progettato per dispositivi compatti. Misura 10,42 mm × 2,4 mm, circa un terzo più piccolo del Tipo A, con applicazioni relativamente limitate. Ha anche 19 pin e può essere considerato un HDMI Tipo A ridimensionato, sebbene la definizione dei pin sia diversa. Viene adottato principalmente su apparecchiature portatili come videocamere digitali, fotocamere digitali e lettori multimediali portatili.
⚠️ Suggerimento: il tipo C è noto anche come Mini HDMI, comunemente presente su videocamere come Sony HDR-DR5E.
